日本GNS 超高灵敏度交流高斯计技术解析

1 产品概述

在化学药品、医药品、食品、电子材料等粉体与薄膜类产品的制造过程中，微细磁性金属异物的混入会直接影响产品品质与安全性。日本ジーエヌエス有限会社（GNS Co., Ltd.）开发的超高灵敏度交流高斯计，通过将检测线圈薄膜微细化，使磁力检测灵敏度获得飞跃性提升，搭载高灵敏度、高速响应的新型微磁传感器元件，配合公司独自的电路技术，能够以非接触方式检测粉体、薄膜及液体样品中混入的微细磁性异物。仪器可对薄膜状样品进行扫描检测，最大可检出20μm级的铁质异物，并支持最大1m宽幅、100m/分的高速在线检测，适用于锂离子电池电极板与隔膜等量产工序的质量管理。

2 工作原理

2.1 薄膜微细线圈磁传感器

交流高斯计采用线圈薄膜微细化技术，将传统的磁感应线圈制成微细薄膜结构，使磁力检测灵敏度大幅提升，该传感器为GNS的专利产品。当样品中含有磁性异物时，异物在交变磁场作用下产生的磁扰动被薄膜线圈高灵敏度捕获，从而实现对微细磁性异物的检测。薄膜化传感器还实现了非接触检测，不存在机械磨损或污垢附着导致的误动作。

2.2 交流磁场检测与高速响应

仪器将高灵敏度、高速响应的新型微磁传感器元件与GNS独自的电路技术相结合，对交变磁场信号进行放大与解析，输出磁性异物的检测结果。传感器可沿1m宽幅排列，配合XY平台或在线输送系统实现宽幅扫描；检测速度最高可达100m/分，能够满足量产现场的在线全检需求。检测对象包括目视难以发现的10μm级SUS、铁粉等磁性粉体，以及隔膜上的30μm铜线等。

3 技术特点

· 超高灵敏度：采用薄膜微细线圈磁传感器，最大可检出20μm铁质异物、10μm级SUS/Fe磁性粉，并可检测隔膜上的30μm铜线；

· 非接触检测：通过传感器非接触传感样品，无磨损、无污垢导致的误动作，可长期稳定运行；

· 宽幅检测：传感器可排列对应最大1m宽幅，实现宽幅样品与产线的整体扫描；

· 高速检测：最高100m/分检测速度，对应量产现场在线全检，适合锂离子电池电极板与隔膜检测；

· 薄膜样品扫描：可对薄膜状样品进行扫描检测，适用于未蚀刻薄膜等基板材料；

· 目视检查能力：即使异物混入材料内部，也可实现目视级的可视化检查；

· 多形态样品对应：适用于粉体、薄膜、液体等多种形态样品中的磁性异物检测。

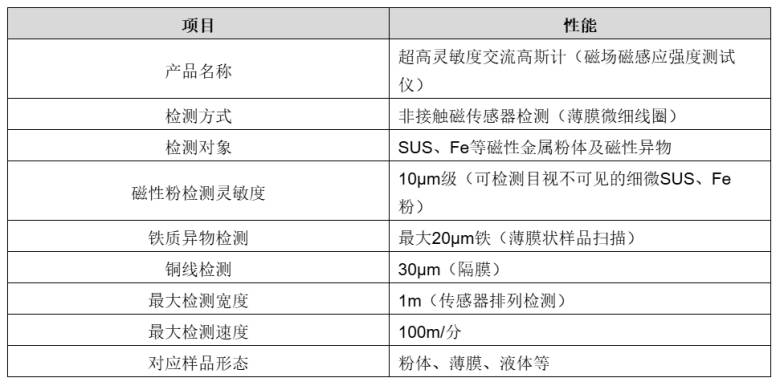

4 技术性能

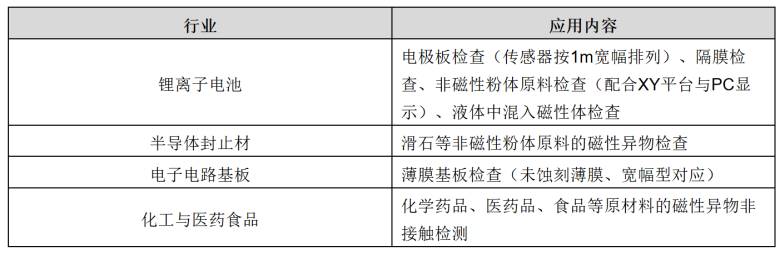

5 典型应用领域

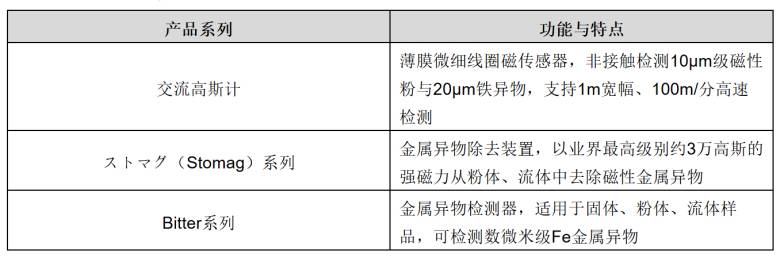

6 相关产品与产品线

7 结语

GNS超高灵敏度交流高斯计以薄膜微细线圈磁传感器为核心，实现了10μm级磁性异物、20μm铁质异物的非接触、高速、宽幅检测，为锂离子电池、半导体封止材、电子电路基板及化工医药食品等领域的磁性金属异物管控提供了灵敏可靠的检测手段。
