1 产品概述

LUMINA（露明纳）是日本扶桑精机（FUSOSEIKI）株式会社旗下自动喷枪品牌，拥有 60 余年工业自动喷枪的制造与销售历史。MK-3 是该品牌的高端型号，以"高涂着效率型"定位，通过吸入大量空气进行雾化，将液体微粒化至数微米级别，实现均匀美观的涂装面，广泛用于涂装与功能性涂覆等自动化喷涂场合。

MK-3 内置液体循环功能，可应对易沉淀、易悬浮的物料；本体经硬质阳极氧化处理，耐久性与耐蚀性出色。喷枪采用压送式供液，支持流水线固定安装与机器人搭载，是要求薄膜均匀、少飞散、高涂着效率的精密喷涂场景的典型选择。

2 工作原理与核心技术

2.1 低压高微粒化雾化

MK-3 采用空气雾化原理：喷枪吸入大量压缩空气参与雾化，将液体破碎为微米级细小雾滴，平均雾化粒径约 6μm（水，0.2MPa、喷射距离 300mm 条件下测定）。雾化空气在 0.05MPa 级低压下即可产生高微粒化雾滴，液体飞散与反弹少，在保证涂膜质量的同时提高了涂着效率，也减少了液体消耗。

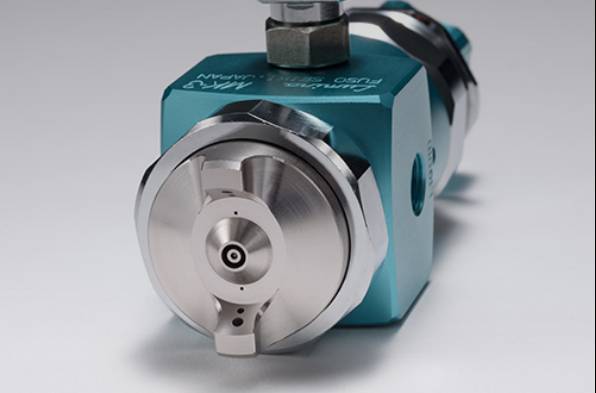

为兼顾涂着效率，空气帽设有多个调整孔，刻意形成"不过度展开"的喷雾，避免喷幅两端雾滴未涂着即飞散；再配合本体内部减缓雾滴势头的缓冲板（baffle）结构，最终获得能牢固涂着于工件表面的微粒化雾滴。

2.2 12 孔空气帽结构

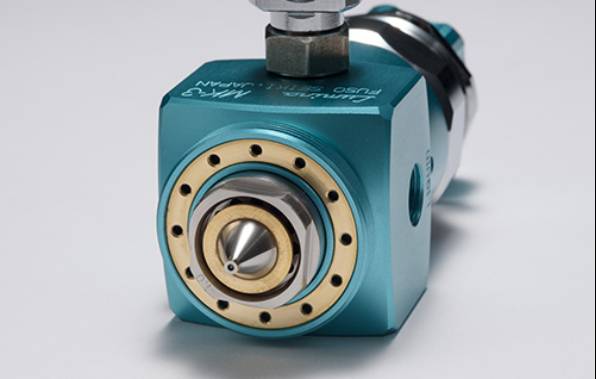

MK-3 的空气帽上均布 12 个空气孔（数量为 ST 系列的 6 倍），使雾化空气沿 360° 方向均匀流动，形成无斑点的均匀雾滴；配合本体内部积蓄大量空气的气室，实现了 LUMINA 系列中最高水平的雾化性能。

2.3 三路独立气路

喷枪设置三条相互独立的气路：雾化空气、活塞驱动空气、扇面成型空气完全分离，可分别调节且互不干扰，喷雾状态稳定，启停动作无滴漏，适合频繁间歇作业的自动化产线。

2.4 内置液体循环系统

MK-3 本体内置液体循环功能：液体入口与出口通路直通加工，保证液体可快速平滑循环，因此沉淀性浆料、悬浮液等不易在枪内沉降堵枪，适合长时间连续量产作业；喷枪配用按操作者视角设计的专用量调节器，带有刚性防松机构，调节后不易松动。

2.5 材质、密封与耐久设计

本体采用硬质阳极氧化（硬质铝涂层）表面处理，耐久性与耐蚀性优异；喷嘴为 SUS303 不锈钢，顶针为 SUS440C 不锈钢，耐各类溶剂与涂料腐蚀，接液部还可定制防腐规格。活塞弹簧与针阀弹簧采用双弹簧结构，提高了针阀与喷嘴的耐久性；漏液确认孔设计确保液体不会侵入活塞腔；全部空气入口集中于本体同一侧，避免气路与液路配管混淆。此外，MK-3 采用耐溶剂密封，可喷涂有机溶剂类液体。

3 型号规格与选型

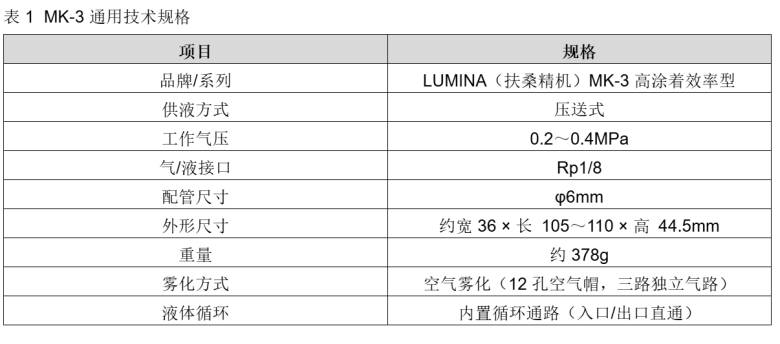

3.1 通用技术规格

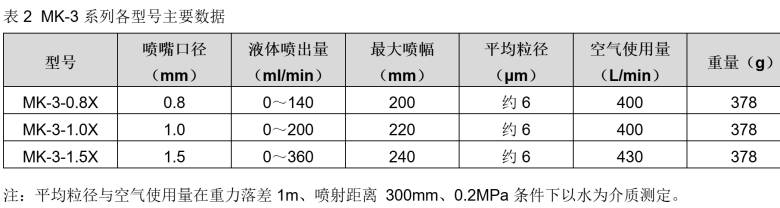

3.2 系列型号数据

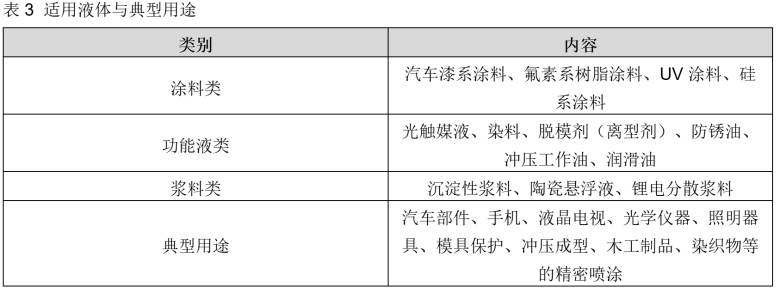

3.3 适用液体与典型用途

4 应用场景

4.1 精密部件薄膜涂装

汽车部件、手机外壳、液晶面板、光学仪器、照明器具等精密部件的表面涂装，要求涂层薄膜均匀、外观细腻。MK-3 以微米级均匀雾滴实现镜面级涂膜，同时借助"不过度展开"的喷雾与缓冲板结构减少雾滴飞散，提高涂着效率。

4.2 功能性涂层与特殊液体

UV 涂料、氟树脂涂料、硅系涂层、光触媒液、脱模剂、防锈油等特殊液体的精密喷涂，要求喷枪耐溶剂、雾化细密且出液稳定；MK-3 的耐溶剂密封与 SUS 系接液材质可覆盖上述液体，内置循环结构亦适配陶瓷悬浮液、锂电分散浆料等易沉淀物料。

4.3 自动化产线集成

MK-3 为自动喷枪，采用压送式供液，可固定安装于流水线或搭载于喷涂机器人，通过控制箱与电磁阀实现喷涂启停控制；三路气路独立可调，便于在产线上分别优化雾化细度、喷涂频率与喷幅形状，适配批量连续生产。

5 使用与维护要点

气路配置：将压缩空气、控制阀（三端口电磁阀等）、调压器与喷枪三条气路分别连接，液路经压送罐接入喷枪；

循环供液：易沉淀液体请启用内置循环通路，保持液体在供液管路与枪内持续循环，防止沉降堵枪；

参数调节：依据工件与涂膜要求设定雾化空气与扇面空气压力、调节液体量调节器，观察喷雾形状与粒径后稳定参数；

清洗保养：换色或停机后及时用相应溶剂清洗枪内液路，清洁空气帽与喷嘴；定期检查针阀、喷嘴磨损与密封件状态；

安全：喷涂有机溶剂或易燃液体时，保持通风与防爆措施，遵守现场安全规范。

6 结语

LUMINA MK-3 以 12 孔空气帽、三路独立气路与低压高微粒化雾化为核心，配合内置液体循环、硬质阳极氧化与耐溶剂密封设计，为精密涂装与功能性涂层提供了薄膜均匀、少飞散、高涂着效率的自动化雾化方案；从 0.8X 到 1.5X 的系列型号覆盖 0～360ml/min 的喷出量需求，可灵活适配各类自动化喷涂产线。
