透光高强 替代蓝宝石

——日本西村陶业 N-9000NS 高纯度氧化铝陶瓷技术解析

单晶蓝宝石凭借高硬度、高透光、耐磨损等优异性能，在半导体制造、医疗、光学等领域得到广泛应用。然而，单晶蓝宝石制品需从圆柱状单晶锭块中切割并研磨加工，材料硬度极高、加工周期长，复杂形状部件的制造成本居高不下。日本西村陶业（NPC 西村陶業）推出的 N-9000NS 高纯度透光氧化铝陶瓷，以与单晶蓝宝石同等甚至更优的强度与透过率，通过粉末成型工艺实现复杂形状部件的低成本制造，成为单晶蓝宝石替代材质的理想选择。本文将从材料特性、性能优势、制造工艺与应用场景等维度，对该材料进行技术解析。

一、企业背景与产品概述

NPC 西村陶业株式会社创立于1918年，是拥有百年历史的日本工业陶瓷制造商，业务覆盖从陶瓷原料到成品的一贯制造体系，产品线涵盖高纯度氧化铝、氮化硅、氮化铝、多孔陶瓷等多种先进陶瓷材料。

N-9000NS 是西村陶业高纯度氧化铝陶瓷系列中的透光性材料，主成分 Al₂O₃ 含量大于99.9%，呈透光性乳白色，体积密度达 3.99 g/cm³，吸水率为零。该材料可制成棒材、管材、板材以及环、板、复杂形状部件等多种制品形态，是面向单晶蓝宝石替代应用开发的专用材质。如图1所示，N-9000NS 管件制品呈现典型的透光性乳白色外观。

二、与单晶蓝宝石的全面特性对比

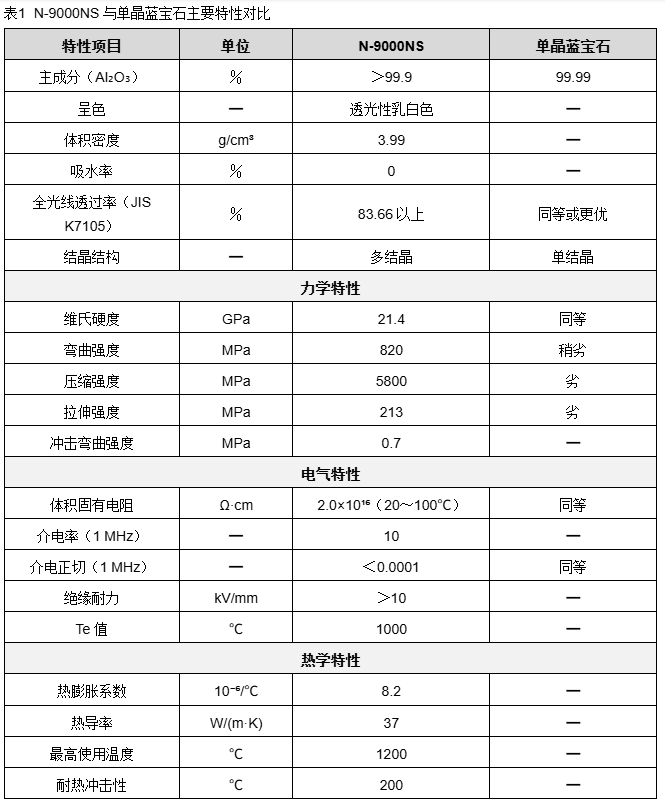

N-9000NS 的设计目标，是在主要性能指标上达到甚至超越单晶蓝宝石。表1给出了两种材料主要特性的对比。

从对比结果可以看出，N-9000NS 在硬度上与单晶蓝宝石相当，弯曲强度、压缩强度与拉伸强度均优于单晶蓝宝石；全光线透过率不低于83.66%，与蓝宝石同等或更优；电学与热学性能亦不落下风。这意味着在多数应用中，N-9000NS 可以完整承接单晶蓝宝石的功能定位。

三、核心性能优势解析

（一）力学性能：硬度与蓝宝石相当，强度整体更优

N-9000NS 的维氏硬度达到 21.4 GPa，与单晶蓝宝石相当；弯曲强度 820 MPa、压缩强度 5800 MPa、拉伸强度 213 MPa，均优于或不低于单晶蓝宝石。作为多晶陶瓷，其强度不受单晶解理面的限制，不存在沿解理面开裂的风险，在承受冲击与复杂载荷的精密部件应用中可靠性更高。

（二）光学性能：高透光的乳白色陶瓷

N-9000NS 全光线透过率（JIS K7105）达 83.66% 以上，与单晶蓝宝石同等或更优，呈现透光性乳白色。这一特性使其可满足透过管、窗材、光学反射板等对光透过与光反射有要求的应用场景，兼顾结构强度与光学功能。

（三）电学与热学性能：高绝缘、耐高温、环境适应性强

在电学方面，N-9000NS 体积固有电阻达 2.0×10¹⁶ Ω·cm（20～100℃），介电正切（1 MHz）小于0.0001，绝缘耐力大于10 kV/mm，绝缘性能优异且介电损耗极低，适用于高频与高压工况。在热学方面，其热膨胀系数为 8.2×10⁻⁶/℃，热导率 37 W/(m·K)，最高使用温度达 1200℃，耐热冲击性 200℃。此外，材料兼具耐等离子体、耐紫外线、耐磨损等特性，可适应半导体工艺等苛刻环境。

（四）微观结构：极细晶粒奠定高强与高光洁度基础

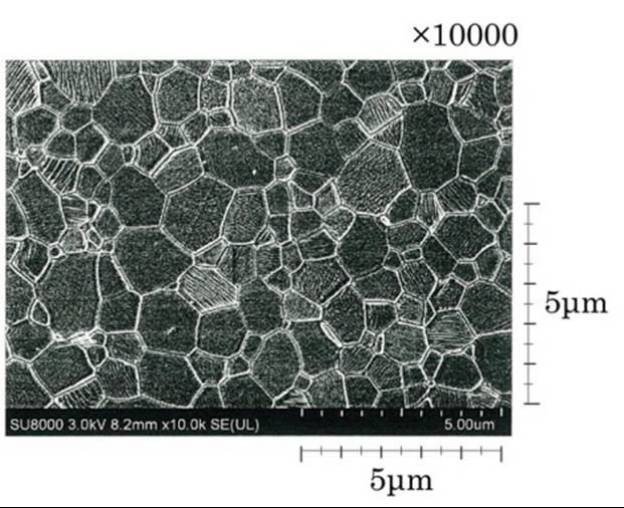

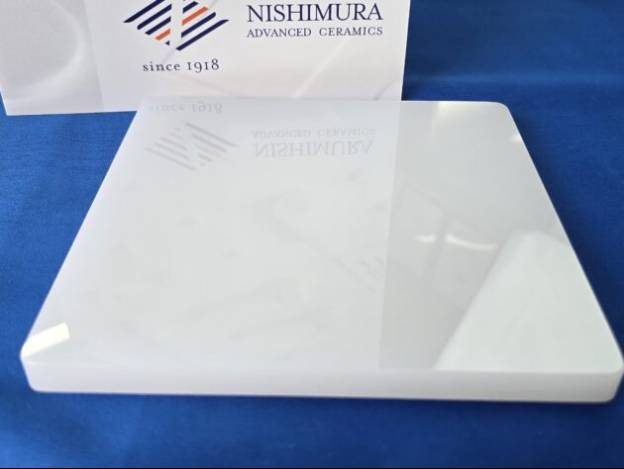

N-9000NS 为多结晶结构，晶粒尺寸仅 1～3 μm，结晶粒径极为微小，这是其高强度、高致密度与优异表面光洁度的微观基础。如图2所示，N-9000NS 角板经镜面研磨后表面极为光滑，表面粗糙度可达 2～5 nm 级别；图3为其 10000 倍扫描电镜（SEM）下的微观形貌，晶界清晰、组织致密均匀。

四、低成本制造工艺：粉末成形的成本优势

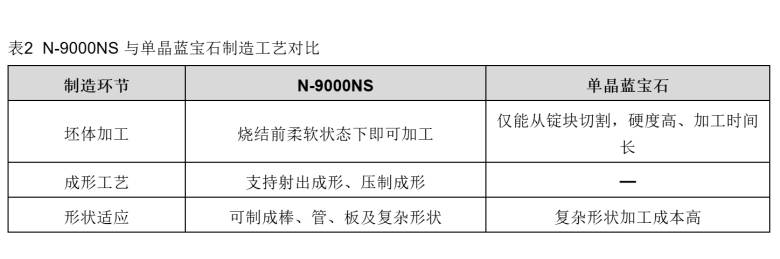

单晶蓝宝石制品之所以昂贵，根源在于其制造方式：必须从圆柱状单晶锭块中切割出所需形状，材料极硬、加工耗时长，复杂形状部件尤其如此。N-9000NS 则以粉末冶金路径实现低成本制造，如表2所示。

N-9000NS 在烧结前的柔软状态下即可加工成形，并支持射出成形与压制成形，从粉末原料到制品可灵活选择成形路径，从而大幅削减复杂形状部件的制造成本与交付周期。对于形状复杂、批量灵活的应用，其成本优势尤为显著。

五、典型制品与应用场景

基于高强、透光、耐等离子体、耐药品等综合性能，N-9000NS 已在多个高要求领域形成成熟应用。

（一）半导体制造装置用部件

用于环、板、棒、管等部件，如透光性等离子体保护罩，借助透光性与耐等离子体特性保护半导体制造装置内部结构。

（二）医疗制造装置用部件

依托高强度、耐磨损与高纯度特性，用于医疗器械与制造装置中的精密部件。

（三）耐药品蓝宝石部件替代与石英部件替代

在耐药品腐蚀场景中替代蓝宝石部件与石英部件，以更低的成本获得相当的性能。

（四）LED 基板、光学反射板与精密部件

用于 LED 基板、光学反射板、透过管、窗材及精密部件，发挥其透光、高反射与尺寸精度的综合优势。

（五）蓝宝石球替代

作为蓝宝石球的替代材质，应用于对耐磨与球面精度有要求的场合。

六、结语

N-9000NS 高纯度氧化铝陶瓷以“性能替代 + 成本替代”的双重价值，为单晶蓝宝石应用提供了切实可行的替代路径：力学性能与蓝宝石相当或更优，透光性能不落下风，同时凭借粉末成形工艺大幅降低复杂形状部件的制造成本。背靠西村陶业从原料到成品的一贯制造体系，N-9000NS 正逐步成为半导体、医疗、光学与精密制造领域的高性价比陶瓷材料选择。
