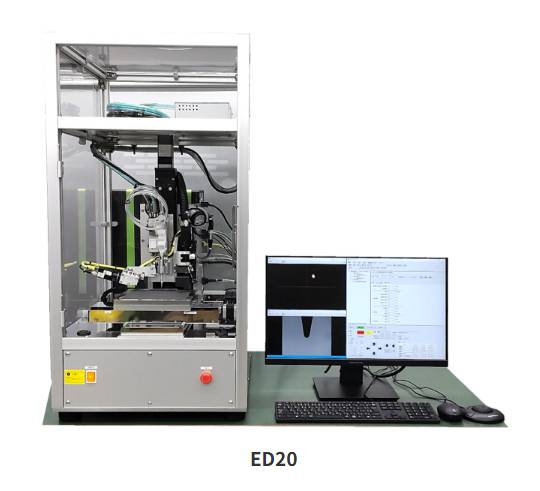

日本ENG-LAB ED20卓上精密涂布装置 微量点胶画线粉体涂覆设备

一、产品概述

日本ENG‑LAB（Engineering‑Lab）ED20是一款高精度桌面式精密涂布与点胶设备，专为粉体材料、功能浆料、导电油墨、高分子涂层等新材料研发测试、工艺打样、小批量试制打造。设备集成点胶、画线、图案涂覆、薄层均匀涂膜等多重功能，广泛适配粉体行业各类悬浮浆料、膏状材料、液态功能涂层的精密涂覆作业。

设备采用固定式涂布头+XY移动工作台的核心结构设计，彻底规避传统龙门机头移动带来的振动、位移偏差、粉尘掉落污染等问题，大幅提升粉体涂层的均匀性、一致性与平整度，是高校实验室、材料企业研发中心、粉体新材料检测试制的核心精密设备。

二、核心技术亮点

1、微米级超高定位精度，涂布无偏差

设备XYZ三轴重复定位精度达±3μm，驱动分辨率高达1μm，可稳定实现φ100μm微小胶点点胶、40μm超细线条精密画线，多层叠加涂覆无错位、无偏移，完美适配粉体微图案化、薄层精密涂膜等高精度工艺需求。

2、多类型介质兼容，适配粉体全品类浆料

可搭载ENG‑LAB专利双空气点胶阀，同时兼容压电喷射阀、螺杆阀等多种涂布阀体，可适配低粘度溶剂、粉体悬浮液、中粘度油墨、高粘度陶瓷浆料、金属粉体膏体等各类材料，覆盖粉体行业绝大部分涂布介质。

3、视觉对位+激光测高，智能补偿涂布误差

标配顶部俯视定位相机与激光位移传感器，可自动识别工件基准、实时检测基材高度差，针对薄膜、薄片、凹凸基板、翘曲基材进行动态高度补偿，彻底解决粉体涂布厚薄不均、局部漏涂、堆料等问题。

4、真空吸附平台，基材平整无变形

配备200×200mm大尺寸真空吸附工作台，可牢牢固定薄膜、硅片、玻璃基板、薄片材料，杜绝涂布过程中基材移位、起翘、褶皱，保障粉体涂层整体平整度。

5、智能软件系统，复杂图案一键成型

配套专业涂布控制软件，支持自定义轨迹绘制、DXF/CAD矢量图纸直接导入，无需复杂编程即可快速生成画线、围坝、异形图案、矩阵点胶等涂布路径，大幅降低粉体新工艺打样门槛。

6、封闭式安全结构，实验安全可控

整机配备全封闭安全防护罩，搭载开门暂停互锁功能，有效阻隔浆料飞溅、粉尘扩散，适配实验室密闭化、标准化实验操作场景。

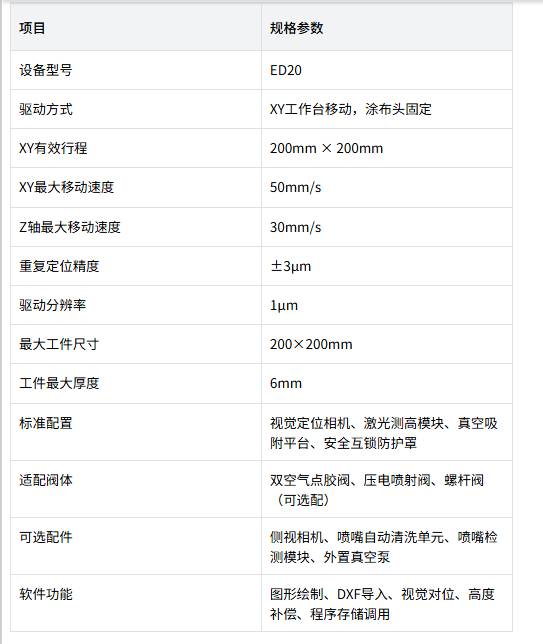

三、详细技术参数

四、核心涂布工艺

• 粉体浆料微量点胶、矩阵阵列定点涂覆

• 超细直线、曲线、异形轨迹精密画线作业

• 基板边框围坝、封闭式图案精准涂胶

• 陶瓷粉体、金属粉体、碳浆、银浆薄层均匀涂膜

• 多区域分区定量涂覆、多层叠加精密涂布工艺

五、典型应用领域

1、粉体新材料研发：陶瓷粉体浆料、金属功能粉体、导电银浆、碳浆、纳米粉体悬浮液的图案化涂覆、配方测试、性能验证。

2、新能源行业：锂电池、燃料电池电极粉体浆料打样、密封涂层、绝缘涂层精密涂布试验。

3、电子与半导体行业：芯片封装胶粘剂、保护涂层、底部填充胶微量精密点胶涂覆。

4、柔性电子与传感器：柔性基板电极线路画线、功能粉体薄膜制备、微型传感器涂层加工。

5、化工高分子实验室：UV涂料、功能树脂、胶体材料的涂布工艺研发与试样制备。

六、设备优势总结

ENG‑LAB ED20卓上精密涂布设备体积小巧、无需专用厂房，适配实验室轻量化研发场景。设备依托固定喷头+移动工作台的稳定结构，从根本上降低粉体浆料涂布过程中的振动沉降、涂层不均、杂质污染等问题，兼具超高精度、强兼容性与易操作性。可满足各类粉体功能材料的新工艺开发、样品打样、工艺定型需求，是粉体材料研发、精密涂覆工艺升级的优选设备。
