实验室级FAST/SPS快速烧结解决方案

——德国Dr.Fritsch LSP-100放电等离子烧结压力机应用指南

【摘要】在先进陶瓷、难熔金属、高熵合金、金刚石工具、复合材料等新型粉体材料的研发过程中，传统热压烧结存在温度高、周期长、晶粒粗化等瓶颈，而工业级SPS设备体积庞大、价格高昂，不适合高校和研发机构的小试样快速工艺探索。德国Dr.Fritsch（飞驰）LSP-100型FAST/SPS放电等离子烧结压力机，专为大学和研究机构设计，采用场辅助烧结技术（FAST/SPS），通过精确控制温度、压力、位移和时间四参数，实现金属结合剂和陶瓷结合剂的快速致密化烧结。设备压力范围5~50kN，石墨电极Ø100×70mm，Ni-Cr-Ni热电偶测温最高1100℃，电子位移测量，可存储100组烧结程序，紧凑立式设计带脚轮可在实验室灵活移动，适用10~30mm小尺寸试样，是新材料研发、工艺参数摸索、小批量样品制备的理想实验室级SPS烧结设备。

【关键词】Dr.Fritsch飞驰；LSP-100；FAST/SPS；放电等离子烧结；场辅助烧结；实验室烧结炉；压力烧结机；金属结合剂；陶瓷结合剂；快速致密化

一、行业痛点：新材料研发中的烧结设备选型难题

在先进陶瓷、难熔金属、高熵合金、非晶合金、复合材料、金刚石工具等新型粉体材料的研发过程中，烧结致密化是决定材料最终性能的关键工艺环节。然而，研发机构在烧结设备选型时面临以下突出难题：

· 工业级SPS设备过于庞大：工业生产型SPS设备（如Dr.Fritsch MSP-5、DSP-535）重量达数吨、占地数十平方米、价格数百万，高校实验室和研发中心难以承担采购和安装成本；

· 传统热压烧结效率低：传统热压炉（HP）依靠发热体辐射加热，升温速率仅5~20℃/min，保温数小时，不仅能耗高、效率低，更导致晶粒严重粗化，损害材料力学性能；

· 工艺参数摸索成本高：新材料研发需要反复调整烧结温度、压力、升温速率、保温时间等参数，大型设备每次运行成本高、等待时间长，严重拖慢研发进度；

· 小试样制备困难：研发阶段通常只需要10~30mm小尺寸试样进行性能测试，大型SPS设备大模具、大电流的配置造成能源和材料浪费，且小试样在大模具中温度场不均匀；

· 设备移动性差：大型SPS设备固定安装，无法在不同实验室或实验台之间移动，多团队共享使用时调度困难；

· 操作复杂门槛高：工业级SPS设备通常需要专业操作人员，工艺编程复杂，高校学生和初级研发人员上手困难。

二、方案概述：Dr.Fritsch LSP-100实验室级FAST/SPS烧结压力机

德国Dr.Fritsch GmbH（飞驰公司）是全球场辅助烧结技术（FAST/SPS）的领先开发商和制造商，总部位于德国，在金刚石工具、金属粉末、先进陶瓷等领域拥有深厚的技术积累。Dr.Fritsch提供从实验室小型机（LSP-100）到中大型生产机（DSP-535）再到工业连续生产线（MSP-5+MSC-5）的完整FAST/SPS设备矩阵，覆盖从研发到量产的全流程需求。

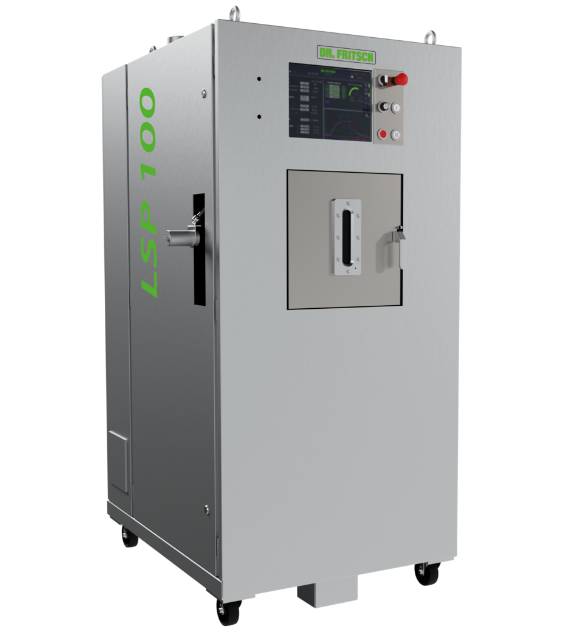

LSP-100是Dr.Fritsch面向大学和研究机构推出的实验室级FAST/SPS放电等离子烧结压力机，定位为"小而精"的研发型设备。整机采用紧凑立式柜式设计，底部安装脚轮可在实验室内灵活移动，正面配备触摸屏控制面板和烧结腔门，内部集成加压机构、石墨电极、测温系统和位移传感器，无需复杂基建即可投入使用。

产品核心优势

· 实验室级紧凑设计：立式柜式结构，底部带脚轮，可在实验室灵活移动，无需特殊地基和安装，插电即用；

· 四参数精确控制：精确控制温度、压力、位移（冲程）和时间四参数，满足新材料研发对工艺参数精细化调控的需求；

· FAST/SPS快速烧结：场辅助烧结技术，脉冲大电流直接加热石墨模具和样品，升温快、烧结温度低、时间短，有效抑制晶粒长大；

· 5~50kN宽压力范围：压力覆盖5~50kN，适配从软质金属到高硬度陶瓷的广泛材料体系，小压力段精细可控适合敏感材料；

· 100组程序存储：可存储最多100组烧结程序，不同材料配方和工艺参数可一键调用，适合多品种小批量研发场景；

· 电子位移测量：内置电子位移传感器，实时监测烧结过程中样品收缩量，可据此判断致密化进程和烧结终点；

· 小试样专用：适用10~30mm小尺寸试样，Ø100mm石墨电极适配小模具，温度场均匀，小试样烧结一致性好；

· 操作简便门槛低：触摸屏人机界面，工艺编程直观，学生和初级研发人员经简单培训即可操作，适合高校教学和科研使用。

三、FAST/SPS技术原理与核心优势

3.1 什么是FAST/SPS？

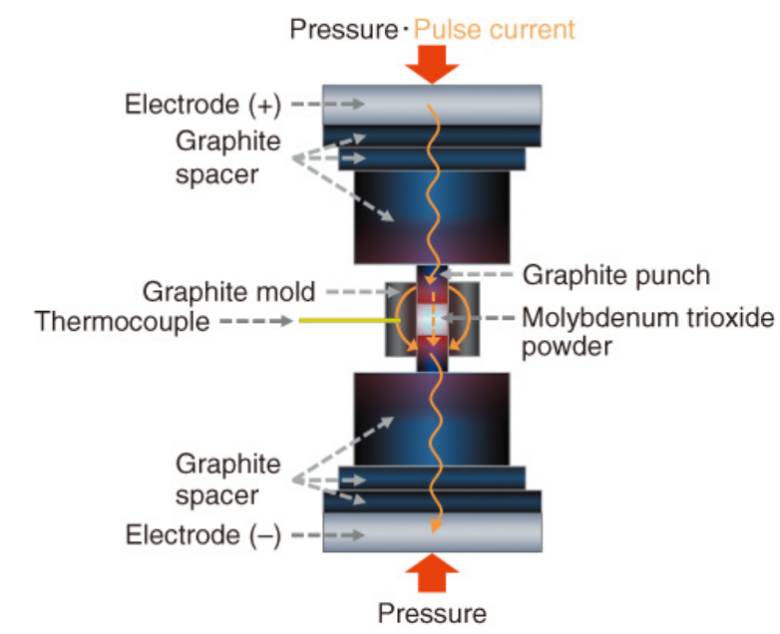

FAST（Field-Assisted Sintering Technology，场辅助烧结技术）和SPS（Spark Plasma Sintering，放电等离子烧结）是同一类技术的不同称谓，Dr.Fritsch将其统一称为FAST/SPS。其核心原理是：将粉末样品装入石墨模具中，在施加轴向压力的同时，通过上下石墨电极向模具和样品通入数千至数万安培的脉冲直流大电流，利用电流通过石墨模具和导电样品产生的焦耳热实现内部直接加热，同时脉冲电场引发颗粒间放电等离子体、电迁移等效应，促进原子扩散和颗粒重排，实现快速致密化烧结。

3.2 与传统热压烧结的本质区别

传统热压烧结（HP）依靠外部发热体（石墨棒、钼丝等）的辐射热从外向内加热样品，热传导路径长、温度梯度大、升温速率受限。而FAST/SPS则是电流直接通过模具和样品产生焦耳热，属于"内部加热"，具有以下本质优势：

· 升温速率极快：可达100~1000℃/min，远超传统热压的5~20℃/min，快速跳过低温表面扩散阶段，有效抑制晶粒粗化；

· 烧结温度显著降低：通常比传统方法低100~300℃，在较低温度下即可实现高致密度，减少高温对晶粒和性能的不利影响；

· 烧结周期极短：从数分钟到数十分钟即可完成，效率提升数倍至数十倍，能耗大幅降低；

· 电场活化效应：脉冲电场加速原子扩散（电迁移效应），颗粒间放电等离子体净化和活化颗粒表面，促进界面结合；

· 压力-热-电多场耦合：轴向压力与焦耳热、电场协同作用，促进颗粒塑性变形和颈部快速生长，致密度可达99%以上。

3.3 Dr.Fritsch在FAST/SPS领域的技术积累

Dr.Fritsch是FAST/SPS技术的先驱和领导者之一，其设备广泛应用于金刚石工具、金属粉末、先进陶瓷、溅射靶材等领域。Dr.Fritsch的FAST/SPS设备具有以下技术特色：

· 完整设备矩阵：从实验室LSP-100（50kN）到中大型DSP-535（600kN~2000kN）再到工业MSP-5（5000kN），覆盖研发到量产全流程；

· 金刚石工具专长：Dr.Fritsch在金刚石工具金属结合剂烧结领域拥有深厚经验，LSP-100特别适合金刚石工具配方研发和小批量试样制备；

· 溅射靶材应用：Dr.Fritsch发布了FAST/SPS制备溅射靶材的技术白皮书，其设备可制备高致密度、均匀组织的各类靶材；

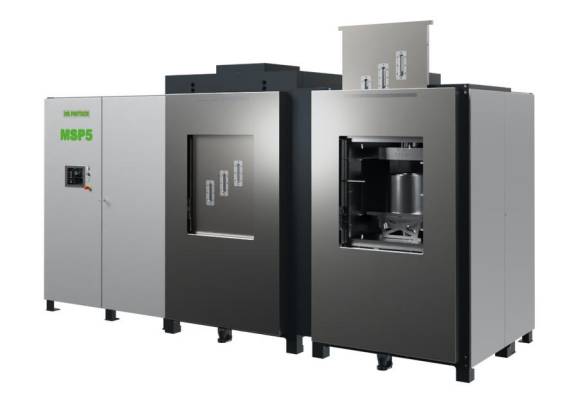

· 工业级冷却单元：MSP-5可配MSC-5冷却单元，在惰性气体/真空下自动转移工件冷却，大幅提升长冷却时间材料的生产效率；

· 高温能力：DSP-535和MSP-5可选配高温计测温，最高温度可达2400℃甚至3000℃，满足超高温陶瓷烧结需求。

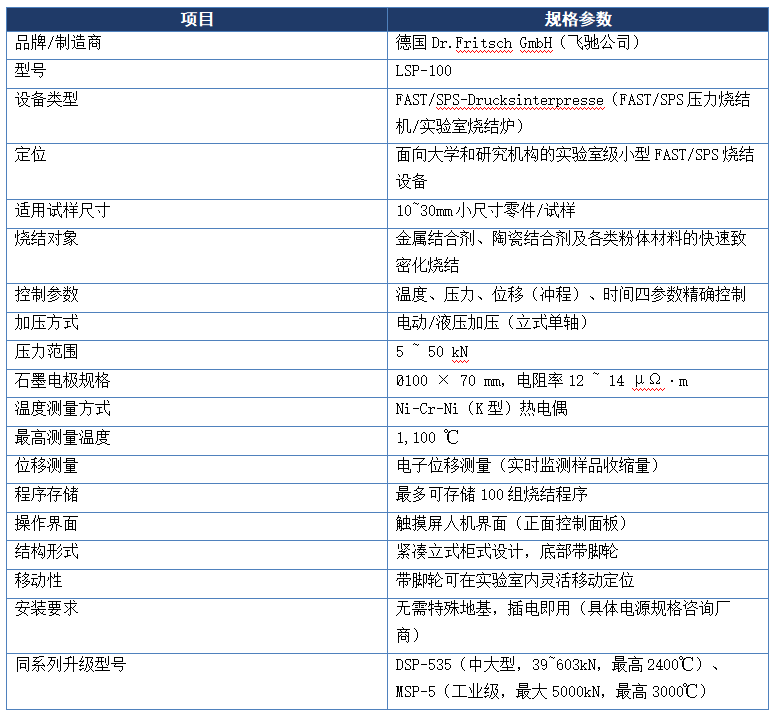

四、技术规格参数

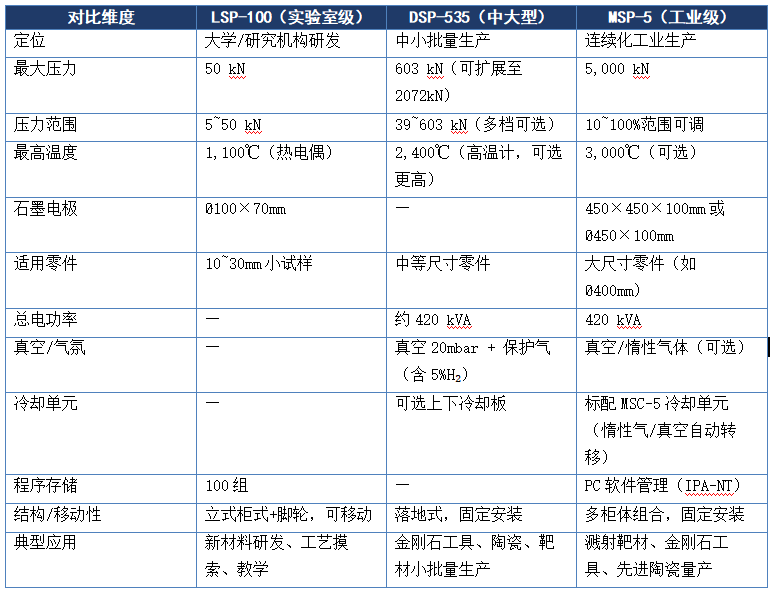

五、Dr.Fritsch FAST/SPS全系列对比与选型

选型建议

· 高校材料学院、科研院所、企业中央研究院的新材料配方研发和工艺参数摸索 → 选LSP-100（实验室级，性价比高，可移动，操作简便）；

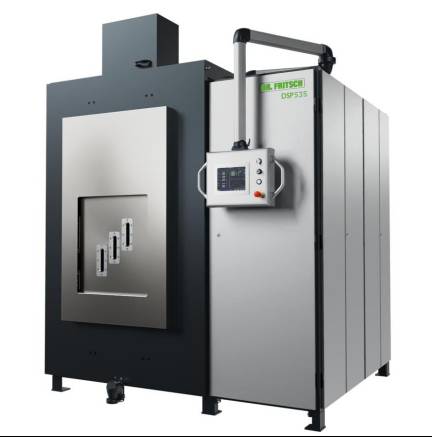

· 金刚石工具、陶瓷、靶材的中小批量生产，需要更高温度和更大压力 → 选DSP-535（中大型，39~603kN，最高2400℃，真空+保护气）；

· 溅射靶材、金刚石工具、先进陶瓷的工业化连续生产，大尺寸零件（Ø400mm）→ 选MSP-5+MSC-5（工业级，5000kN，最高3000℃，自动转移冷却，连续生产）；

· 研发+量产一体化规划：先采购LSP-100进行研发，工艺成熟后升级至DSP-535或MSP-5进行量产，Dr.Fritsch全系列工艺程序可兼容迁移；

· 超高温陶瓷（>1100℃）研发：LSP-100标准配置热电偶最高1100℃，如需更高温度可咨询厂商是否可选配高温计升级。

六、典型应用场景

6.1 金刚石工具研发与小批量制备

Dr.Fritsch在金刚石工具领域拥有深厚技术积累，LSP-100特别适合金属结合剂金刚石工具的配方研发和小批量试样制备。通过FAST/SPS快速烧结，可在较低温度和短时间内实现金属结合剂（铜基、铁基、钴基等）的致密化，同时减少金刚石磨粒的热损伤，提升工具把持力和使用寿命。适用产品包括金刚石锯片、钻头、磨轮、修整器等。

6.2 先进陶瓷材料研发

氧化铝、氧化锆、碳化硅、氮化硅、氮化硼等先进陶瓷粉体的烧结致密化研发。LSP-100的快速升温特性可有效抑制陶瓷晶粒长大，获得细晶高致密度陶瓷，同时缩短研发周期。适用场景包括结构陶瓷、电子陶瓷、生物陶瓷、透明陶瓷等材料的配方探索和工艺优化。

6.3 难熔金属与高熵合金

钨、钼、钽、铌等难熔金属及其合金，以及高熵合金（HEA）、非晶合金（BMG）等新型金属材料的烧结研发。FAST/SPS的低温快速烧结特性可在难熔金属较低温度下实现致密化，避免高温下晶粒粗化和元素挥发，同时高熵合金的多主元体系可在短时间内实现均匀固溶。

6.4 金属基与陶瓷基复合材料

碳纳米管增强金属基复合材料、碳纤维增强陶瓷基复合材料、颗粒增强复合材料等的烧结研发。FAST/SPS的快速低温烧结可减少增强相与基体之间的界面反应，保留增强相的原始结构和性能，同时高压力促进颗粒重排和致密化。

6.5 功能材料与溅射靶材

永磁材料（NdFeB、SmCo）、热电材料（Bi₂Te₃、PbTe）、储能电极材料、导电陶瓷等功能材料的烧结研发，以及溅射靶材的小批量制备。Dr.Fritsch发布了FAST/SPS制备溅射靶材的技术白皮书，LSP-100可用于靶材配方研发和小尺寸靶材试样制备，验证致密度、组织均匀性和导电性。

6.6 高校教学与科研训练

高校材料科学与工程、粉末冶金、无机非金属材料等专业的本科和研究生教学实验，以及科研人员的FAST/SPS技术培训。LSP-100操作简便、安全可靠，可让学生直观理解电场辅助烧结原理，掌握烧结工艺参数对材料微观组织和性能的影响规律，是材料类专业实验室的理想教学科研设备。

七、操作流程与日常维护

7.1 标准操作流程

· 样品准备：将粉体装入石墨模具（内径10~30mm），上下放置石墨冲头和石墨纸，确保导电和脱模；

· 装模定位：打开烧结腔门，将模具组件放置于下石墨电极中心，确认上下电极与模具对中良好，关闭腔门；

· 程序设定：在触摸屏上选择或编辑烧结程序，设定升温速率、目标温度、保温时间、压力曲线（分段加压/保压）等参数；

· 启动烧结：确认安全门关闭、急停按钮复位后，启动烧结程序，设备自动执行加压-通电升温-保温-断电冷却全过程；

· 过程监控：通过触摸屏实时监控温度、压力、位移（样品收缩量）曲线，观察致密化进程，位移曲线趋于平缓时表明烧结接近完成；

· 冷却取样：烧结程序结束后，设备自动断电冷却，待温度降至安全温度（通常<100℃）后，打开腔门取出模具，脱模取出烧结样品；

· 数据导出：通过USB或通信接口导出烧结过程数据（温度-时间、压力-时间、位移-时间曲线），用于工艺分析和报告撰写。

7.2 日常维护与注意事项

· 石墨电极检查：定期检查上下石墨电极表面是否平整、有无凹坑和裂纹，电极表面不平整会导致电流分布不均和样品温差，必要时进行研磨修整或更换；

· 石墨模具耗材：石墨模具、冲头、石墨纸属于易损耗材，根据烧结频次和温度定期更换，避免模具开裂导致样品报废和设备损坏；

· 冷却系统检查：确认设备水冷系统（如有）流量和温度正常，电极和电源冷却充分，避免过热损坏；

· 位移传感器校准：定期使用标准量块校准电子位移传感器，确保样品收缩量测量准确；

· 热电偶校验：Ni-Cr-Ni热电偶长期使用后可能产生漂移，建议每年校准一次，确保温度测量准确；

· 腔体清洁：定期清洁烧结腔体内的石墨粉尘和挥发物沉积物，保持腔体清洁，避免污染样品和影响绝缘；

· 电气安全：设备维护时必须切断主电源并等待电容放电完成，严禁带电操作；定期检查电源线和连接器是否有老化、松动；

· 脚轮锁定：设备移动到指定位置后，必须锁定脚轮（如有锁定装置），防止烧结过程中设备移动影响对中；

· 程序备份：定期备份100组烧结程序至外部存储设备，防止设备控制器故障导致程序丢失。

八、方案应用价值

· 大幅缩短研发周期：FAST/SPS烧结周期从传统数小时压缩至数十分钟，工艺参数摸索效率提升数倍，加速新材料从配方到性能验证的迭代；

· 获得细晶高性能材料：快速升温和短时间保温有效抑制晶粒长大，获得细晶甚至纳米晶高致密度材料，力学性能（强度、韧性、硬度）显著优于传统烧结；

· 降低研发能耗成本：小功率小模具设计，单次烧结能耗远低于大型设备，且无需复杂基建和安装，实验室运行成本低；

· 小试样精准烧结：10~30mm小试样专用，Ø100mm电极温度场均匀，小试样烧结一致性好，材料利用率高，适合昂贵粉体（如稀土、贵金属）的研发；

· 灵活部署共享使用：带脚轮可移动设计，可在不同实验室、实验台之间灵活调配，多团队共享使用，提高设备利用率；

· 四参数全程记录：温度、压力、位移、时间四参数实时监测和记录，位移曲线可直观反映致密化动力学，为工艺优化和机理研究提供数据支撑；

· 100组程序高效管理：不同材料配方和工艺参数可预存为独立程序，一键调用，避免重复编程，适合多品种小批量研发场景；

· 德系品质可靠耐用：Dr.Fritsch近百年工业设备制造经验，德系品质标准，设备稳定性和可靠性高，使用寿命长，维护成本低；

· 全系列工艺兼容：从LSP-100研发到DSP-535/MSP-5量产，Dr.Fritsch全系列工艺程序可兼容迁移，研发成果可无缝放大至工业生产，降低放大风险。

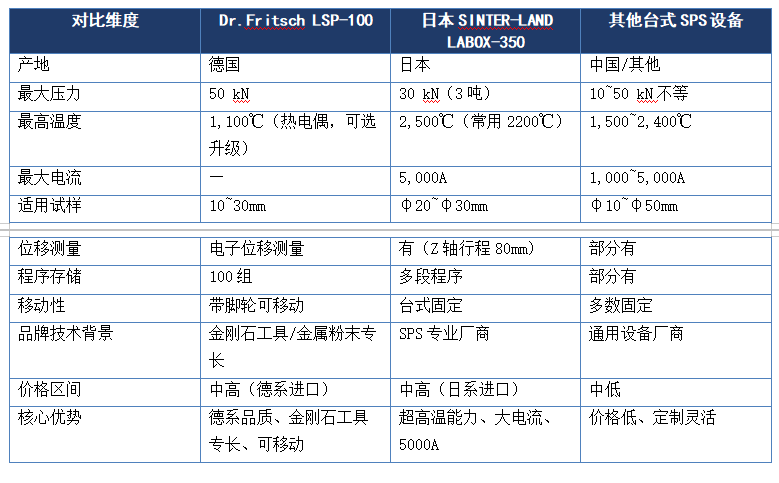

九、同类实验室SPS设备对比

选型决策建议

· 侧重金刚石工具、金属结合剂研发，需要可移动、德系品质 → Dr.Fritsch LSP-100；

· 侧重超高温陶瓷（>1500℃）、难熔金属，需要2000℃以上高温能力 → SINTER-LAND LABOX-350；

· 预算有限、对温度和压力要求不高、需要定制化 → 国产台式SPS设备；

· 需要从研发到量产全流程支持 → Dr.Fritsch全系列（LSP-100→DSP-535→MSP-5）工艺可兼容放大。

十、结语

随着新材料研发节奏的不断加快，高校和研究机构对实验室级快速烧结设备的需求日益增长。传统热压烧结效率低、晶粒粗化，工业级SPS设备庞大昂贵，都难以满足研发阶段小试样、多品种、快迭代的需求。德国Dr.Fritsch LSP-100实验室级FAST/SPS放电等离子烧结压力机，以紧凑可移动的立式设计、5~50kN宽压力范围、四参数精确控制、100组程序存储和简便的触摸屏操作为核心特色，为新材料研发提供了一个"小而精"的快速烧结解决方案。

从金刚石工具配方研发到先进陶瓷工艺探索，从难熔金属高熵合金烧结到功能材料靶材制备，LSP-100以其FAST/SPS快速低温烧结特性，帮助研发人员在数分钟至数十分钟内获得高致密度、细晶粒的优质烧结样品，大幅缩短研发周期。配合Dr.Fritsch从LSP-100到DSP-535再到MSP-5的完整设备矩阵，研发成果可无缝放大至工业量产，是材料研发机构值得信赖的烧结设备选择。
