1 产品概述

德国hs-tumbler GmbH是轨迹混合（Trajectory Mixing）技术的先驱企业，公司于2021年5月6日在德国下萨克森州成立，其核心技术源于2013年的一次思考——"如果容器自身运动，而不是在容器内设置搅拌器会怎样"。2014年1月，发明人Bernhard Hukelmann获得首个德国专利并提交国际PCT申请，历经多年研发后实现商业化，目前已拥有11项专利，并先后获得德国可持续发展奖、国际FoodTec Award金级（全球仅4家企业获此殊荣）等认可。

HS-Tumbler J4工业生产单元是K1实验室机型对应的工业化放大设备，延续无桨轨迹混合原理，实现中大批次的连续/批次化物料生产。设备可同时处理4个密封料罐，采用全自动系统实现准连续生产，最高产能达7,200kg/h，适配粉体、膏体、高粘度浆料、电池材料、医药中间体、食品原料等多品类物料，整机符合工业安全规范，支持密闭生产，降低粉尘外泄风险，可满足量产车间24小时连续作业需求。

2 轨迹混合工作原理

轨迹混合的核心在于让容器本身沿利萨如（Lissajous）曲线运动，而非依赖容器内的搅拌桨。装置由高动态执行器驱动料罐在至少两个正交方向上同时运动，伺服控制偏心轮以"滚动"方式产生精确正弦振荡，两个正交简谐振荡的叠加即生成复杂的利萨如曲线轨迹。频率比与相位差可独立调节，从而针对粉体、膏体等不同物料定制混合运动模式。

运动过程中，容器并不旋转，颗粒在惯性力与重力作用下被壁面来回推动，产生混沌混合效果；料层在Z方向的堆叠运动对应经典对流混合。由于100%的工艺物料质量同时参与运动，物料无需多次通过搅拌器即可获得均匀混合，混合速度最高可提升1,000倍，能耗最高可降低98%。轨迹混合在密封容器内完成，全程无桨、无轴、无与物料接触的搅拌工具，避免了机械剪切对敏感物料的损伤。

HS-Tumbler采用Mix-In-Case三步工艺：首先将各组分直接投入密封的最终容器，无开放系统、无搅拌器；随后设备执行复杂轨迹运动，物料被温和而强烈地翻滚；最后在几秒内获得完美均匀、无气泡的混合物，物料在运动中实现自我渗透。

3 主要技术特点

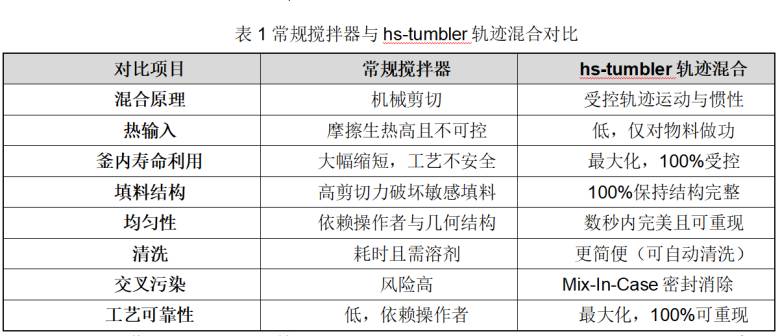

与常规桨式搅拌混合相比，轨迹混合在工艺过程控制与产品质量方面具有显著优势，关键参数对比如下表所示。

此外，J4作为工业化生产单元还具备工艺无缝放大、无桨密闭量产、工业级高负载轨迹运动系统、可对接自动化产线以及多品类物料兼容量产等突出特点：可直接移植实验室K1机型调试完成的利萨如轨迹混合参数，消除研发到量产阶段的工艺偏差，缩短产品落地周期。

4 技术规格

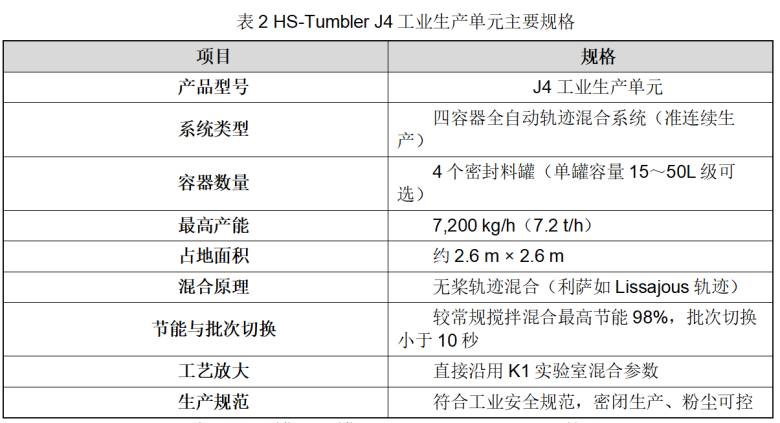

HS-Tumbler J4工业生产单元主要技术规格如下表所示。

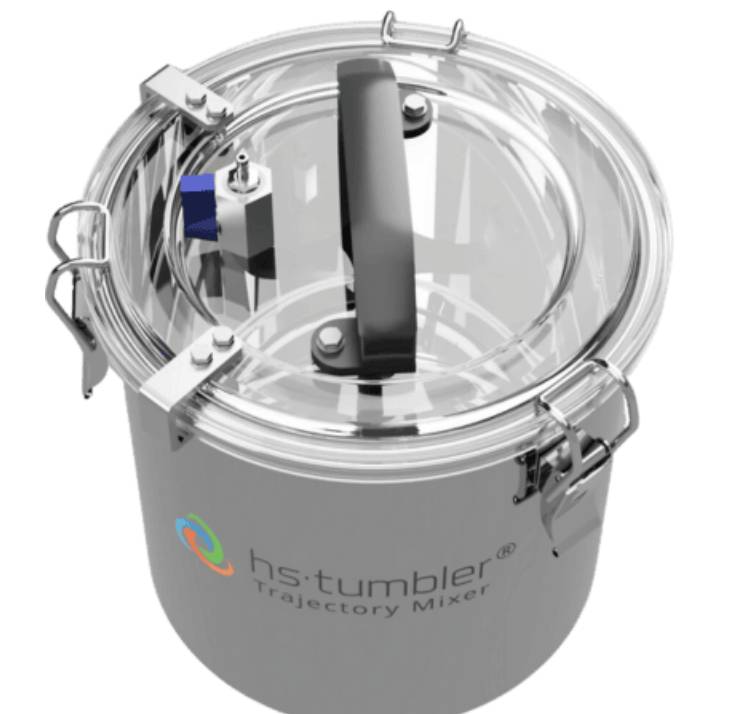

J4可同时处理4个密封料罐，料罐容量大且支持自动化对接上下游工序，配合密闭罐体实现上料、混合、卸料全程无开放环节，适用于量产车间连续作业。

5 应用领域

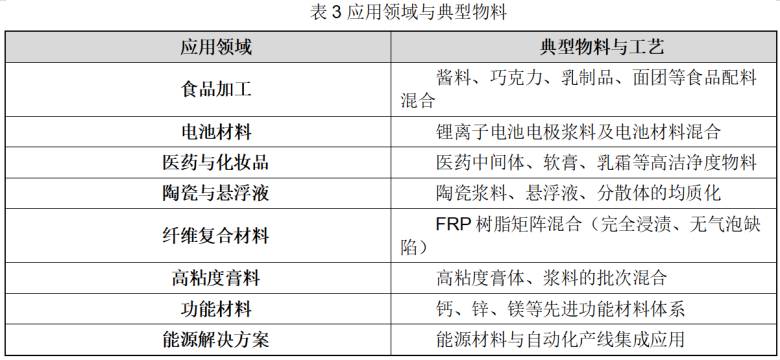

轨迹混合技术以其无桨温和、高速均匀的特点，广泛适用于粉体、膏体、悬浮液等各类物料的混合与均质化处理，主要应用领域如下表所示。

轨迹混合器在反应性树脂体系（如环氧、不饱和聚酯、聚氨酯）的处理中尤具优势：相比常规搅拌器因摩擦热大幅缩短釜内寿命，轨迹混合热输入低且可控，同时避免高剪切力破坏空心玻璃微珠、短切纤维等敏感填料，保证复合材料制品的力学性能。

6 自动化与生产集成

J4工业生产单元定位为软件定义的微批次（micro-batch）智能生产单元：4个料罐在自动化系统控制下循环进行装料、混合与卸料，实现准连续生产。设备支持上料、卸料、管路集成，可兼容车间自动化控制系统，减少人工介入；密闭料罐在工位间的流转本身即构成完整的物料隔离，批次切换小于10秒，交叉污染风险低，清洗简便。

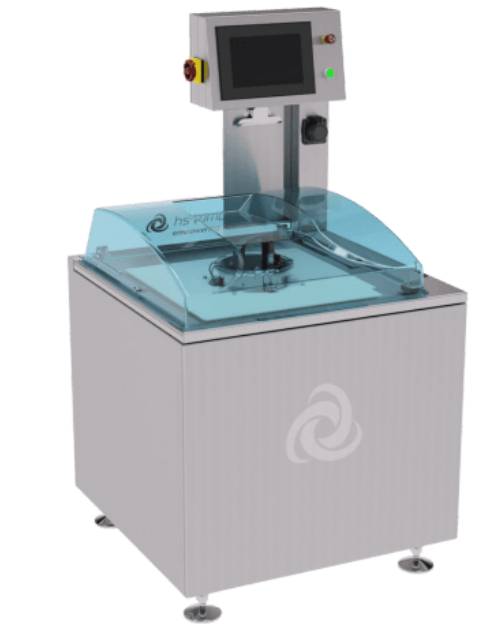

从实验室K1单罐混合机（4L、7L、10L、15L）到工业级J4四罐生产单元，轨迹混合技术以同一可扩展原理覆盖工艺开发、中试放大与量产全流程：实验室调试完成的运动参数可直接移植至J4量产单元，消除研发到量产阶段的工艺偏差，实现从工艺开发到智能微批次生产的无缝衔接。

7 结语

德国HS-Tumbler J4工业生产单元以利萨如轨迹运动为核心，通过伺服驱动的双正交振荡使密封料罐沿复杂曲线运动，利用惯性力与重力实现100%物料质量同时参与的无桨混合。设备以最高7,200kg/h的产能、4罐准连续生产模式、98%的节能效果和小于10秒的批次切换，为粉体、膏体、电池材料、医药与食品等行业的规模化混合提供了高效、温和且可重现的解决方案，代表了从实验室到智能生产单元的轨迹混合技术完整路径。
