1 产品概述

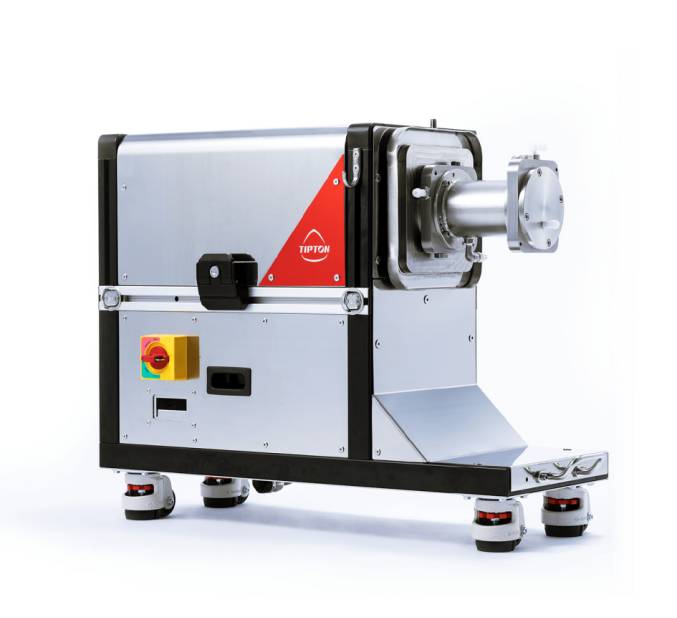

在医药、精细化工、化妆品、食品等行业，反应与结晶工序普遍沿用传统批次式搅拌工艺。该工艺受设备形式限制，往往需要配置大型反应釜，容易出现物料混合不充分、产物粒度分布宽、不同批次之间成品品质波动大等突出问题，制约工艺的稳定性与放大生产能力。日本 Tipton（爱知）TVF 系列泰勒涡流纳米反应器，是株式会社 Tipton 专为连续结晶、连续反应开发的新一代工艺强化装备。设备利用同轴双圆筒间隙生成的泰勒涡流流场，依靠高强度剪切力实现物料瞬时均质混合，在连续流动状态下完成反应与结晶过程，可制备球形度高、粒径分布窄的颗粒产物，同时借助连续作业模式显著提升整体生产效率。 TVF 系列适配多种高端加工场景，可实现低分子原料药的反应结晶与微粒化、DDS 脂质体制剂的分散细化、二次电池材料合成与球形化、半导体原料微细化稳定处理，同时覆盖食品、化妆品乳化等需求，是制药与精细化工领域面向过程强化（Process Intensification）方向的创新型纳米反应设备。

2 工作原理

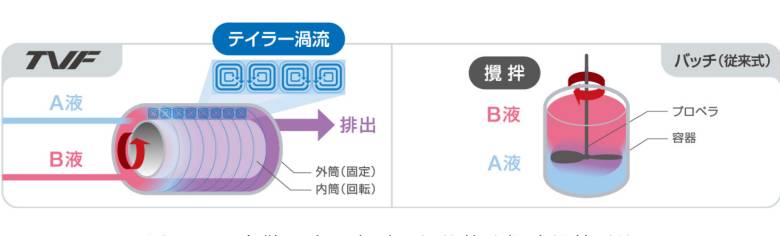

TVF 系列泰勒涡流纳米反应器采用外筒固定、内筒高速旋转的同轴双圆筒结构。当驱动机构带动内筒高速回转时，内外筒之间狭小的环形间隙内部会自发形成排列规整、成对出现的泰勒涡流环。物料进入该环形间隙后，被封闭在一个个独立涡胞内部，在涡旋运动产生的高强度剪切作用下完成瞬时混合、传质与反应过程。泰勒涡流最突出的优势在于能够大幅抑制轴向返混：相邻涡胞之间的物料交换极少，每一份流经反应腔体的物料，所承受的剪切强度、停留混合时间基本保持一致，避免了传统搅拌设备存在的局部过反应、混合不均匀问题，保障整批物料处理效果高度均一。不同形态的气相、液相、固相物料，可分别通过 A 液、B 液多路进料口连续注入腔体，在泰勒涡流场中快速完成混合与反应后，从设备出料口持续排出，真正实现全流程连续化生产。相较于传统批次桨叶搅拌工艺普遍存在剪切场分布不均、物料混合时间差异大的短板，TVF 依托稳定可控的泰勒涡流流场，兼顾优异的粒径均一性与强剪切细化能力，为连续式反应、结晶工艺提供可靠的技术路径。

3 主要技术特点

TVF 系列依托泰勒涡流效应，可实现连续化生产、粒径均一化与物料微粒化加工，核心优势如下：

①连续生产，提升产能效率涡流场内即可瞬时完成混合与反应，设备整体结构紧凑小巧；工艺放大所需参数少，从实验开发转向量产的周期大幅缩短。反应腔体狭小密闭，可安全开展高危物料及危险性化学反应；整机支持 CIP 在线清洗，便于工位切换与卫生维护。

②高挤出特性，保障粒径均一稳定可控的泰勒涡流场，让腔内剪切力、物料混合停留时间保持高度一致，加工产出的物料可获得锐利集中的粒度分布，有效降低产品个体差异。

③强剪切力，实现微细化与球状化改性设备可实现最小 0.2 mm 窄间隙，搭配最高 6000 rpm 高转速输出高强度剪切作用，能够对颗粒进行深度微细化处理，同时完成颗粒球形化改性。

④高精度温度控制系统设备连续运行状态下温控精度可达 ±0.2℃；回转轴加工精度 ±5μm，有效减少摩擦发热；配置专用双重机械密封，消除滑动摩擦产生的热量；配合夹套温控结构，狭小反应腔体具备更高的单位体积传热面积，控温响应快、温度场均匀。

4 技术规格

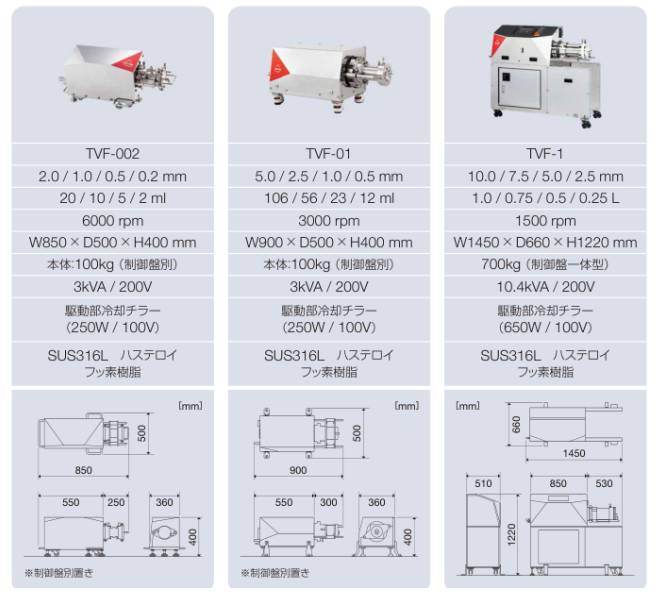

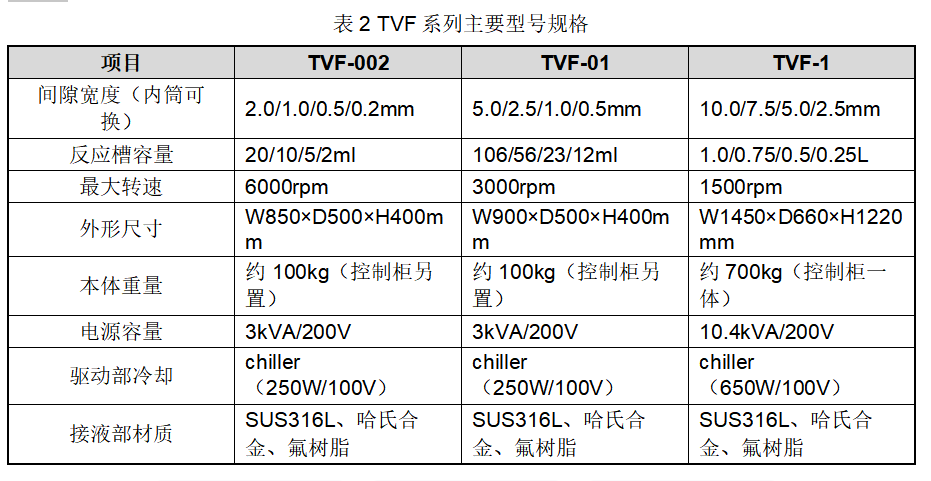

TVF 系列设有 TVF‑002、TVF‑01、TVF‑1 三款标准机型，反应腔有效容量覆盖 2 ml～1.0 L；通过更换不同规格内筒，间隙宽度可在 0.2 mm～10.0 mm 区间灵活调整，设备最高转速可达 6000 rpm。设备接液部件标配 SUS316L、哈氏合金、氟树脂等耐腐蚀材质，同时支持根据客户工况做特殊定制开发。

5 应用领域

依托泰勒涡流带来的均匀混合与高强剪切优势，TVF 系列设备广泛覆盖医药、化学工业、食品饮料、石油化工以及涂料、环境处理等多个行业。

在医药领域，可用于低分子原料药的反应结晶与微粒化、DDS 脂质体制剂的分散与微细化，也可实现药用及化妆品水乳的乳化稳定化处理。

在化学工业领域，适用于二次电池材料的反应合成与球形化、半导体原材料微细化与稳定化、催化剂原料微细化，同时可开展 CNF 纤维素纳米纤维、CNT 碳纳米管的制备加工。

面向食品与饮料行业，能够完成乳化粒径精准调控，加工高功能性食品原料，包括营养补充剂、乳制品以及流质食品。

石油化工场景下，可制备具备高比表面积、高强度的催化剂载体。

除此之外，设备还可用于涂料颜料微细化、化妆品乳化及微粒化；在环境工程中，可应用于水处理除杂、排水固体絮凝等工况。

6 处理性能

TVF 系列依靠高强剪切场实现颗粒微细化与球形改性，操作人员可通过调整筒间隙、主轴转速、进料流量实现产物粒径可控，可适配从小粒径到大粒径多种物料制备。根据厂商公开粒度测试数据，经设备处理后的产物呈单峰窄分布，典型案例：D10=10.7 μm、D50=15.8 μm、D90=22.1 μm，粒度分布集中锐利。对比传统批次工艺，TVF 产出物料粒度峰形尖锐集中，颗粒球形度得到显著提升。

针对结晶工况，泰勒涡流可完成物料瞬时均一混合，缩短结晶周期，抑制颗粒团聚结块，可实现晶型与粒径的定向调控，适配原料药反应结晶、二次电池正极材料合成等连续化量产场景。设备密闭窄腔结构能够安全处理高风险反应，搭配 CIP 在线清洗功能，完全满足制药、精细化工行业卫生规范要求。
