标准即用·精密可控

——日本 AGI 实验室型玻璃反应装置（Blue Label 蓝标台式反应系统）技术解析

玻璃反应装置是化学合成、制药研发、精细化工与材料制备中不可或缺的小试装备，反应温度控制的精准度与装置的操作便捷性直接影响工艺开发效率与放大可靠性。日本 AGI（Asahi Glassplant）推出的实验室型玻璃反应装置 Blue Label 蓝标台式反应系统，以"标准型号、即插即用"为设计理念，将反应釜、搅拌、密封、控温与放料等部件整合为一套紧凑的台式系统，为小试级化学合成反应、混合搅拌与工艺前处理提供了标准化的解决方案。

一、产品概述与定位

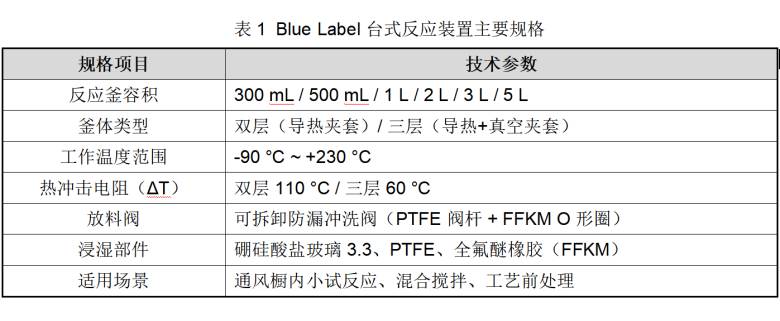

AGI 是面向化学与制药行业的高性能玻璃装置制造商，其台式反应装置（Benchtop Reactor）定位于实验室级高性能夹套玻璃反应釜，可在 300 mL 至 5 L 范围内互换反应釜体，整机结构紧凑，适合放置于通风橱内使用。Blue Label 蓝标系列是 AGI 标准化产品线的代表，采用即插即用（Plug & Play）设计，由实验所需的各部件按标准规格配置而成，用户可以"混合搭配"的方式从大量标准部件中选择配置，省去定制等待时间，安心开展实验。如图1所示，Blue Label 台式反应系统由不锈钢支架、双层玻璃反应釜、顶置搅拌、冷凝管与滴液漏斗等部件组成，各部件连接规整、操作直观。表1列出了 Blue Label 台式反应装置的主要规格。

二、Ring Baffle 环状导流板技术

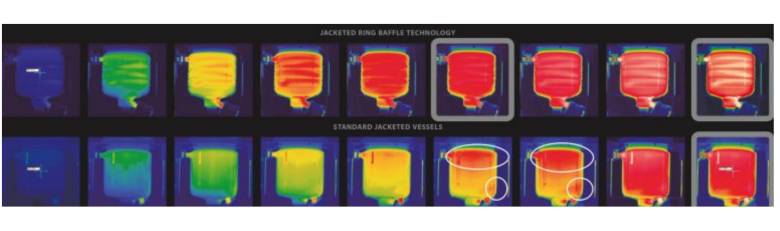

Ring Baffle 环状导流板是 AGI 独有的性能驱动技术，也是 Blue Label 台式反应系统实现精密控温的关键。导流板是反应釜热夹套内壁上的一系列脊状结构，能够引导传热流体围绕工艺釜体均匀流动，并在壁面附近产生局部湍流，显著增强夹套壁面与工艺物料之间的热交换。如图2所示，热成像对比直观显示，采用 Ring Baffle 的夹套内温度分布更均匀，而无导流板的标准夹套容器存在明显温度异常区域。

得益于均匀的传热流体流动与增强的热交换，Blue Label 反应装置能够实现工艺温度的精确快速控制：温度波动可被快速纠正，达到设定温度的等待时间明显缩短，同时降低能耗与总工艺时间，帮助用户实现高收率、省时省能的工艺目标。

三、反应釜与构造设计

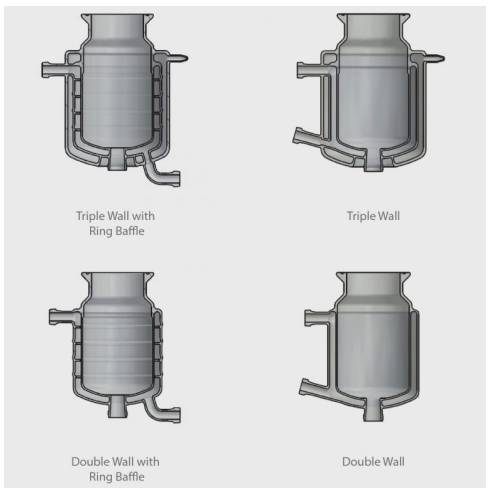

Blue Label 反应装置的反应釜有双层（导热夹套）与三层（导热加真空夹套）两种结构，均可选配 Ring Baffle 环状导流板，所有釜体的导热夹套均覆盖至满工作容积，保证全液位均匀控温。釜体内壁厚度经 AGI 专有方法优化，改善热交换、降低能耗并提升温度控制精度；釜体几何形状与大型工业反应釜保持一致，使小试数据可直接用于工艺放大计算，流动动力学特性在各容积间保持一致。AGI 玻璃釜体具有出色的热冲击电阻：双层釜体 ΔT 达 110 °C，三层釜体 ΔT 达 60 °C，为宽温域反应提供了安全保障。如图3所示，双层与三层釜体在结构上的差异主要体现在真空夹层的设置。

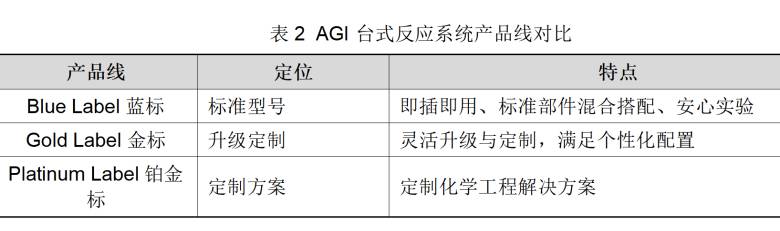

在放料与换料环节，Blue Label 反应装置配备可拆卸防漏冲洗阀：弹簧加载的 PTFE 阀杆以最小扭矩形成紧密密封，密封后弹簧持续作用，在 -90 °C 至 +230 °C 的温度范围内保持防漏；阀体采用螺纹盖安装，易于拆下清洗，配合 PTFE 与 FFKM 密封件，兼具化学耐受性与长期可靠性。反应釜体可在同一支架结构上于 300 mL 至 5 L 之间轻松互换，实现连续反应而无需等待排空与清洗，也可在 300 mL 至 5 L 之间无中断地放大或缩小反应规模。如表2所示，Blue Label 与 Gold Label、Platinum Label 共同构成由标准到定制的完整产品体系。

四、可选配件与典型应用

为提升操作便捷性，Blue Label 台式反应系统提供多项可选配件：升降辅助机构可轻松升降顶置搅拌电机与反应釜，便于在空间有限的通风橱内操作；旋转釜体支撑可将釜体旋转 360°，方便收集高粘度产品、晶体等非液体产物并便于清洁；柔性轴承联轴器消除搅拌电机与搅拌轴的常规对中问题，运行中即使发生偏移也不会引起搅拌桨摆动；釜盖支架在拆卸釜体时托住釜盖，避免损坏；隔热软管工作温度覆盖 -90 °C 至 +250 °C，配合软管支撑夹保护玻璃进出口。

Blue Label 台式反应系统采用模块化配置，广泛用于小试级别的各种化学合成反应、混合搅拌与前处理过程，覆盖化学、制药、精细化工与新材料研发等领域。其外部真空夹层可有效阻隔内部与外部的热传导，保证加热效率；夹套内部导流板设计实现精确的温度控制，提高内外换热效率，节省工艺时间，提高生产效率，是实验室到中试放大之间可靠的工艺开发平台。

五、结语

Blue Label 蓝标台式反应系统以标准化、即插即用的设计理念，将 AGI 独有的 Ring Baffle 导流板技术、双层与三层玻璃釜体、可拆卸防漏冲洗阀等先进构造整合为紧凑的台式装置，在 300 mL 至 5 L 范围内提供 -90 °C 至 +230 °C 的宽温域精密控温能力。凭借与工业釜一致的几何设计，小试数据可直接指导工艺放大，为化学合成、制药研发与材料制备提供了兼具性能与便捷性的实验室反应平台。
